Dalga Lehim sistemi




Model C250

Bu model kurşunsuz lehim ve ‘VOC’suz reçine (VOC: Volatile Organic Compounds: Uçucu Organik Bileşik) koşullarını sağlar.



Özellikler:

· Kurşunsuz lehim için uygundur

· Düşük lehim kapasitesi

· Islatma süresi ayarlanabilir

· Eklentisiz ve kaynaksız dökme demir lehim potası

· Yüksek sıcaklığa dayanıklı fiber tırnaklar

· Patentli çift dalga ucu (nozzle)

· İstek halinde özel tasarım





Model C250



Standart techizat

· Giriş rayı

· Köpük fluxer

· Ön ısıtıcı

· Tek dalga lehim potası

· Paslanmaya karşı sır

· Lehim potası çıkartma/yerleştirme techizatı

· Panel kontrol sistemi

· Tırnak konveyör

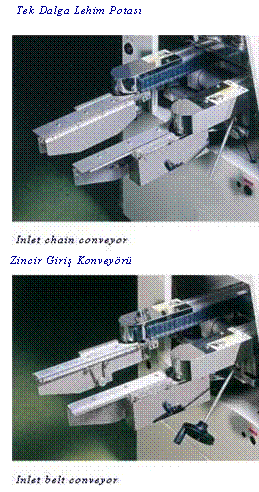

Giriş Rayı



Köpük Reçineleyici-Fluxer








































































































Lehim potası



Yüksek Sıcaklık Lehim Potası; korozyon dirençli ve ısıya dirençli özel  dökme demir malzemeden yapılmıştır. Dolaylı ısıtma yöntemi ile ısıtıcı çubuklar korunmuş ve ısıtıcı elemanların daha uzun ömürlü olması sağlanmıştır.

Sadece 100 kg lehim ile işlediğinden lehim maliyetinnden tasarruf olduğu kadar işletim maliyeti de önemli ölçüde düşüktür.  Geliştirilmiş lehim akış yolu ve anti okside cihaz ile işletim sırasında  oluşan oksidasyon etkin şekilde azaltılmıştır ki bu da oksitlenmeden kaynaklanan işletim maliyetlerini azaltır.

Birinci ve ikinci lehim dalgası arasında sadece 30 mm mesafe vardır ki bu lehim işlemi sırasında ısı düşümünü azaltır kararlılığı koruru ve DIP malzemeler için lehim kalitesini artırır. Atlamalar, soğuk lehim, köprüleme ve lehim birikmeleri olmayan mükemmel sonuçlar alınması sağlanır.



Ön Isıtıcı





İsteğe bağlı techizat



· Zincir konveyör

· Kayış konveyör

· Çift dalga lehim potası

· Silindir sprey reçineleyici

· PLC kontrolör

· Lehim potası sehim önletici

· Stand frame

· Titanium alaşımlı tırnaklar

· Pd lehim için paslanmaz çelik lehim potası

· Dokunmatik ekranlı PLC kontroller

· Aşırı voltaj koruyucu



Kayış Giriş Konveyörü




















































































































Dokunmatik ekranlı PLC kontrol sistemi



Dokunmatik panel ekranlı kontrol sistemi makinenin işletmini kolaylaştırılır. Bu ekran aynı zamanda operasyon durum ve koşullarının ekranda gösterir,

çalışma ayarlarının yapılma ve yönetilmesini sağlar..

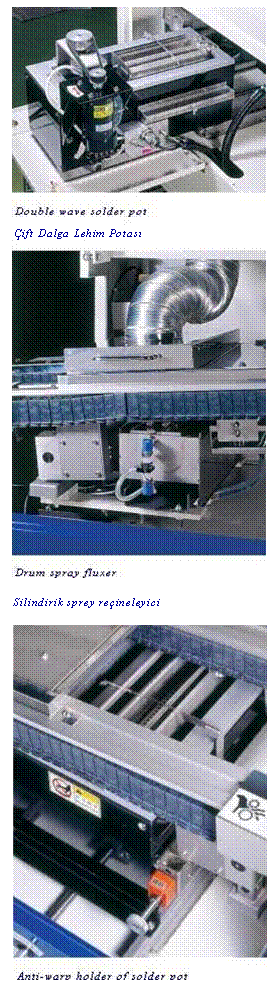

Silindir sprey reçineleyici (fluxer)



Sprey ve PCB arasının kısa mesafeli tasarımı, spreyleme alanının kolayca konrol edilmesini sağlar ve püskürtme fazlasının dönüşünü azaltır. Etkinliği yüksek  reçine (flux) püskürtme ve otomatik besleme kolay operasyon, bakım ve reçine israfının azalması ile maliyetleri azaltır.



Silindir sprey system avantajı



Silindirik sprey system tasarımı, reçineyi atomize etmek için hava kullanımı ve bunun dikey olarak atomize püskürtülmesi diğer yöntemler olan  uçlarla –nozzle- püskürtme veya köpüklemeye göre işlevsel avantajlar sağlar.














































































































Potada kart Sehim önleyicisi













Drum spray fluxer



Short distance spray design between PCB and spray system, can control the spray area easier to avoid and decrease return shower. With high effective flux spray and flux auto feeding function design, this system is easy operation maintenance, can save you more cost from reducing the flux waste.



Touch screen PLC control system



With easy operation Touch Panel Control System,  to provide you control the machine easy by touch screen, and it shows you the conditions of operating directly to upgrade the machine function and operating management.




Model

Inlet rail


C250 (tek dalga)

C250 (çift dalga)

Güç gereksinimi

3Ø 220V, 50/60Hz (power upon request)

Enerji tüketimi

7.65 KVA

7.7 KVA

Basınçlı hava

5 kg/cm2, 5 CFM

5kg/cm2, 25 CFM

Konveyör açısı

3 ~ 6o adjustable

Konveyör hızı (50/60Hz)

Max. 1.6 M/min, / 2.0 M/min (50/60Hz)

PCB boyutları

30 ~ 250 mm

Reçineleme - Fluxing stili

Foaming fluxer

Drum spray fluxer

Fluxer kapaitesi

3.0 liter

300 c.c.

Ön-ısıtıcı bölgesi boyu

420 mm

Ön-ısıtıcı tüketimi

2.4 KW (0.8 KW x 3)

Lehim potası azami çalışma sıcaklığı

300°C

Lehim kapasitesi

100 kg

98 kg

Lehim potası güç tüketimi

5.1 KW

Lehim potası ısıtma

Indirect

Lehim dalga tipi

Single wave

Double wave

Lehim dalga yüksekliği

10 mm Max

Lehim dalga motoru

60 W

90 W

Ana konveyör motoru

40 W

Ana konveyör tırnağı

L Type, (high temp. fiber finger)

Vantilatör

Ø 150 mm (1 location)

Ø 150 mm (2 location)

Dışsal boyutlar (tezgah dahil H:300 mm)

1960 x 830 x 1275 mm (exclude warning light)

PLC: 2020 x 830 x 1505 mm (include warning light)

Net ağırlık (yaklaşık.)

448 kg

460 kg
